高輸出變壓器（高過載）
高輸出變壓器（高過載）
本公司生產的高輸出變壓器(高過載)其性能指標符合各項標準，經用戶使用證明，運行可靠，達到了較高的水平。該系列產品采用制造技術，設計圖紙及技術文件齊全、正確、清新，生產設備較好，制造工藝穩定，測定手段完備，為生產的產品提供了堅實的保障。

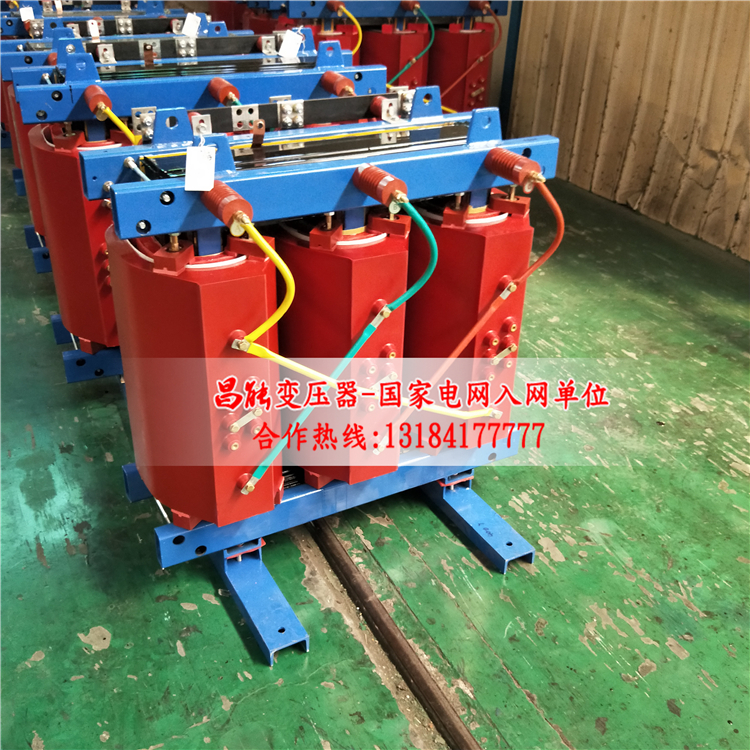

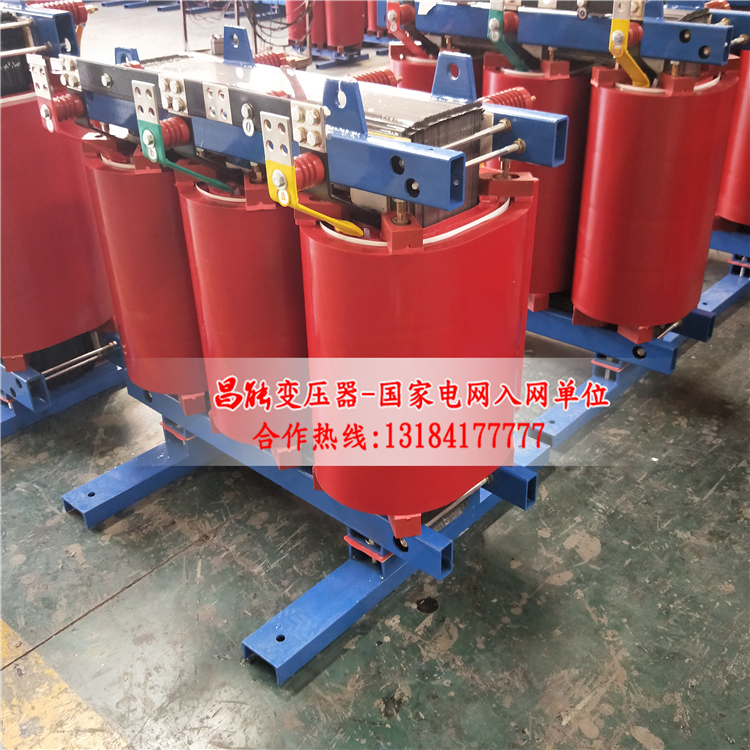

高輸出變壓器(高過載)結構特點
箱式線圈：低壓繞組采用整段銅箔，連同F(xiàn)級的匝絕緣在專用低壓箔繞機上繞制。箔式線圈較好地解決了低電壓，大電流線圈繞產品短路應力大，安匝不平衡、散熱效果差、存在繞制螺旋角、人工焊接質量不穩定等突出問題。同時我公司繞組端部用樹脂灌封，固化成形，防潮防污。引線銅排經氬弧焊自動焊接。
溫控裝置：變壓器采用BWDK系列信號溫度計，測溫元件埋設在低壓線圈上半路，可自動檢測并巡回顯赤相線圈各自的工作溫度，并且有超溫報警和跳閘功能。
高輸出變壓器(高過載)產品特點
損耗低，節電效果好，運行經濟，可免維護。
免維修，安裝簡便，綜合運行成本低。
防潮性能好，可在100%濕度下正常運行，停運后不經預干燥即可投入運行。
損耗低,局部放電量低噪音小，散熱能力強,強迫風冷條件下可以150%額定負載運行。
配備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。
體風小、重量輕，占地空間小，安裝費用位考慮排油池防大消火設施和備用電源等。
高輸出變壓器(高過載)工作原理：
通過MCR控制器對系統的無功功率進行采用，通過自動控制晶閘管的導通角，改變鐵心的磁飽和度，實現輸出容量的連續可調，其內部為全靜態結構，無運動部件，工作可靠性高。
型號說明：
MSVC-W-6-()
M：磁控式
SVC：靜止型動態補償裝置
W：無功補償(L：濾波)
6：電壓等級
()：容量
高輸出變壓器(高過載)使用環境條件
(1) 安裝地點:戶內/戶外。
(2) 海撥高度:2000m及以下(≥2000m采用高原型)。
(3) 環境氣溫:-25℃～+45℃。
(4) 月平均最大相對濕度：90%(25℃時)
(5) 耐地震能力：地面水平加速度0.2g,垂直加速度0.1g。按標準試驗， 安全系數≥1.67。
電氣要求
(1) 主要技術參數：系統額定電壓：6kV(10kV)，最高電壓：6.6 kV(11kV)，額定頻率50Hz，短路電流：31.5kA有效值。
(2) 絕緣水平：
①高壓端絕緣耐壓
a、全波沖擊耐壓(1.2/50μs)：60 kV (峰值)
b、工頻lmin耐壓：32 kV(有效值)
②二次繞組之間及繞組對地的工頻耐壓：3 kV(有效值)
(3) 外絕緣相對地最小有效爬電距離：瓷絕緣≥216mm 合成絕緣≥240mm
主要特點：
1、高輸出變壓器(高過載)不需要外接直流勵磁電源，完全由電抗器的內部繞組來實現自動控制
2、通過控制可控硅的控制角進行自動控制，可實現連續可調，并且從最小容量到最大容量的過渡時間很短，因此可以真正實現柔性補償。
3、控制元件為低壓晶閘管，其端電壓僅為系統電壓的1%～2%，無需傳并聯，運行時不需要承受高電壓、大電流，安全可靠，發熱量很小，自然冷卻即可，無需輔助冷卻設備。
4、可控硅動作，整流控制產生的諧波不流入外交流系統。
5、即使可控硅或二極管損壞，磁控電抗器也僅相當于一臺空載變壓器，不影響系統其他裝置的運行。
6. 經濟優勢明顯：后期免維護;磁控電抗器結構簡單，占地面積小，基礎投資大大壓縮;MSVC自身有功損耗低
產品的參數：
型號
額定
相數
額定電壓
聯結組
損耗(W)
空載
阻抗
一次(V)
二次(V)
空載
短路
HDG-10/0.5
10
單相
220.380
根
Lio
80
250
3.5
3.5
HDG-12/0.5
12
220.380
85
280
3.5
3.5
HDG-16/0.5
16
380
100
400
3.2
3.5
HDG-20/0.5
20
380
120
450
2.85
3.5
HDG-25/0.5
25
380
130
480
2.8
3.5
HDG-30/0.5
30
380
150
570
2.6
3.5
HDG-40/0.5
40
380
160
620
2.5
3.8
HDG-50/0.5
50
380
180
700
2.5
3.8
HDG-80/0.5
80
380
200
800
2.1
4
HDG-120/0.5
120
380
360
1320
1.8
4
HSG-20/0.5
20
三相
380
D.y11
100
460
3.2
3.5
HSG-25/0.5
25
380
160
640
3.1
3.5
HSG-30/0.5
30
380
180
720
2.8
3.5
HSG-35/0.5
35
380
200
840
2.6
3.5
HSG-40/0.5
40
380
220
920
2.5
3.5
HSG-50/0.5
50
380
300
1400
2.1
3.5
HSG-60/0.5
60
380
340
1600
1.9
3.8
HSG-80/0.5
80
380
380
1900
1.8
3.8
HSG-120/0.5
120
380
480
2160
1.6
4
HSG-150/0.5
150
380
560
2480
1.5
4
HSG-200/0.5
200
380
620
2600
1.3
4.5
HSG-250/0.5
250
380
820
3560
0.8
4.5
HSG-315/0.5
315
380
920
5200
0.7
4.5
HSG-400/0.5
400
380
1120
6000
0.6
4.5
HSG-500/0.5
500
380
1140
6900
0.58
4.6
HSG-630/0.5
630
380
1450
7100
0.58
4.6
HSG-720/10
720
10000
1600
7500
0.56
4.6
HSG-850/10
850
10000
1750
8250
0.56
4.6
HSG-1000/10
1000
10000
1950
10800
0.56
4.8
HSG-1125/10
1125
10000
2200
12000
0.56
4.8
HSG-1600/10
1600
10000
25000
15000
0.54
4.8
容量
(KVA)
標號
電流%
電壓%
據
用
戶
要
求
任
意
選
擇
