35千伏電力變壓器

　　35千伏電力變壓器產品特點

　　低損耗：產品空載損耗比SCB11型產品降低5%，節能效果可觀，運行經濟，免維護。

　　低噪聲：產品噪聲水平比現行專業標準JB/T10088-1999《6-220KV級變壓器聲級》低10-15分貝以上。

　　低局放：樹脂混合材料采用國外攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻并排除混合料內的氣泡。產品僅有極低的局部放電量，可控制在5PC以下。高、低壓線圈均在真空和壓力下澆注，使樹脂絕緣既具有全包封性，又具有層匝間浸清性。澆注體具有致密的固化結構，阻然、防爆、不污染環境。

　　纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。高機械強度：帶填料的樹脂使澆注體內的膨脹系數差異小，固化收縮率小，內應力小，固化物的硬度高，在高、低壓線圈的內外表面環氧樹脂包封層內，放置有預制成型的加強材料，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度大于純環氧樹脂，能承受突發短路電動力作用而無損傷。

35千伏電力變壓器相關的性能和參數

型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
型號	額定容量（KVA）	聯接組標號	高壓	分接范圍	低壓	空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
35千伏電力變壓器	30	Yyn0 或 Dyn11	10 6.3 6	±5% ±2×2.5% 或 +3×2.5% -1×2.5%	0.4	150	710	2.3	4.0
35千伏電力變壓器	50					215	1000	2.2
35千伏電力變壓器	80					295	1380	1.7
35千伏電力變壓器	100					320	1570	1.7
35千伏電力變壓器	125					375	1850	1.5
35千伏電力變壓器	160					430	2130	1.5
35千伏電力變壓器	200					495	2530	1.3
35千伏電力變壓器	250					575	2760	1.3
35千伏電力變壓器	315					705	3470	1.1
35千伏電力變壓器	400					785	3990	1.1
35千伏電力變壓器	500					930	4880	1.1
35千伏電力變壓器	630					1070	5880	0.9
35千伏電力變壓器	630					1040	5960	0.9	6.0
35千伏電力變壓器	800					1215	6960	0.9
35千伏電力變壓器	1000					1415	8130	0.9
35千伏電力變壓器	1250					1670	9690	0.9
35千伏電力變壓器	1600					1960	11730	0.9
35千伏電力變壓器	2000					2440	14450	0.7
35千伏電力變壓器	2500					2880	17170	0.7

產品優勢：

　　采用全新冷軋有取向硅鋼片疊裝;H級耐溫180°漆包線，裸線圈繞組美觀大方，初級次級加風道扇熱快，鍍鋅腳架，采用特殊浸漆工藝處理，真空浸漆，烘箱干燥!有效降低了運行時的震動和噪聲，增加電氣強度，以及采用耐高溫的絕緣材料設計等新工藝、新技術的引入，使變壓器更加節能、更加寧靜。節能低噪線圈留有通風槽，空氣流動暢通，迅速有效降低線圈溫度。

　　產品相關的參數：

　　輸入電壓：380V輸出電壓：415V 400V 380V 220V 200V 127V 110V 100V 48V 36V 24V 12V

　　電壓變動率：±1%

　　輸出波形失真：無失真(與輸入波形比較)

　　絕緣等級：F級、H級(常規為H級)耐溫180°

　　工作效率：≥95%

　　適用頻率：50/60Hz

　　聯接方式：T或V

　　過載能力：允許超過1.5倍額定負載工作1小時(可長期滿載)

　　噪聲：≤35dB(一公尺內)

　　溫升：≤60℃

　　絕緣電阻：≥150MΩ

　　抗電強度：3000VAC/1min

　　設計壽命：20年

　　工作環境：溫度：-20～+50℃濕度：≤95%RH不結露

　　工作場所：無腐蝕性氣體及導電粉塵

　　安規標準：產品符合19121.5-2011-等標準

　　冷卻方式：干式風冷

　　產品特點：

　　l 低損耗：產品空載損耗比國家標準GB/T10228-2008《干式電力變壓器技術參數和要求》，節能效果可觀，運行經濟，免維護。

　　l 低噪聲：產品噪聲水平比現行標準JB/T10088-1999《6-220KV級變壓器聲級》低10-15分貝以上。

　　l 低局放：樹脂混合料采用攪拌方法和真空薄膜脫氣兩種技術，使混合料攪拌均勻和底排除了混合料內的氣泡。產品僅有極低的局部放電量，可控制在5PC以下。

　　l 高、低壓線圈均在真空和壓力下澆注，使樹脂絕緣既具有全包封性，又具有層匝間浸清性。澆注體具有致密的固化結構，阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。

　　l 高機械強度：帶填料的樹脂使澆注體內的膨脹系數差異小，固化收縮率小，內應力小，固化物的硬度高，在高、低壓線圈的內外表面環氧樹脂包封層內，放置有預制成型的加強材料，具有尤如鋼筋混凝土一樣的致密結構，因而機械強度還大于純環氧樹脂，能承受突發短路電動力作用而無損傷。

　　l 高電氣強度：高、低壓線圈均在真空中澆注成全密封結構，有良好的絕緣性能和抗電弧性能以及防潮性能，能承受大氣過電壓、操作過電壓、暫態過電壓和長期工作電壓的電氣強度，工頻耐壓為強型。

　　l 高耐熱強度：高低壓線圈均為薄層環氧樹脂包封絕緣，且導熱系數大，有良好的散熱性能，冷卻方式一般采用空氣自然冷卻(AN)，也可配置強制風冷系統(AF)。絕緣耐熱等級可達到H級，平均溫升允許升12.5K，極限溫度可達180℃，具有很高的耐熱強度，使用壽命在30年以上。

　　l 體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。

　　l 外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴流入,可適用于戶外運行。

　　l 溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自行跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。

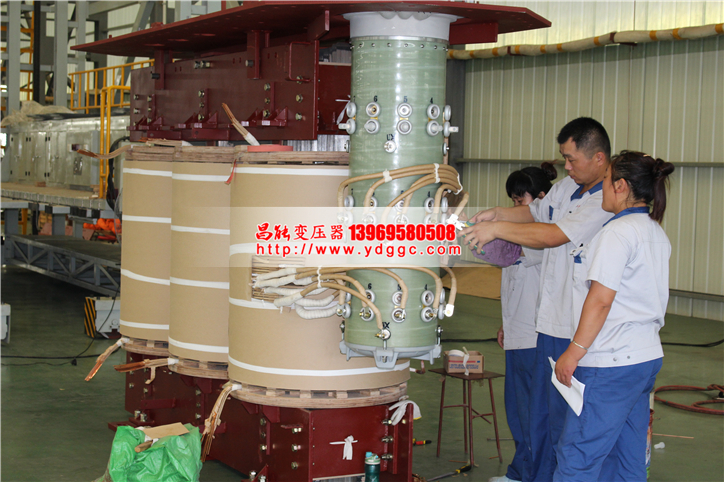

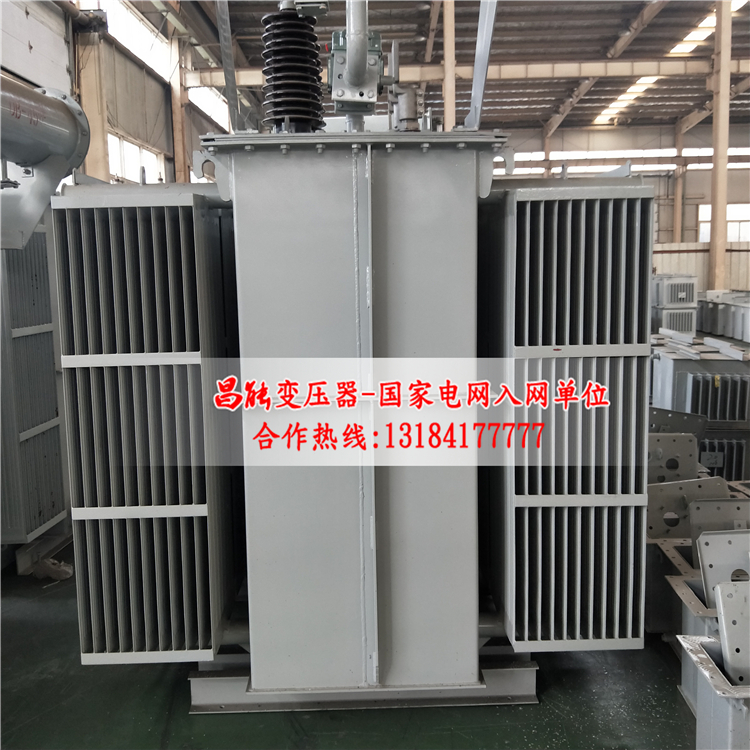

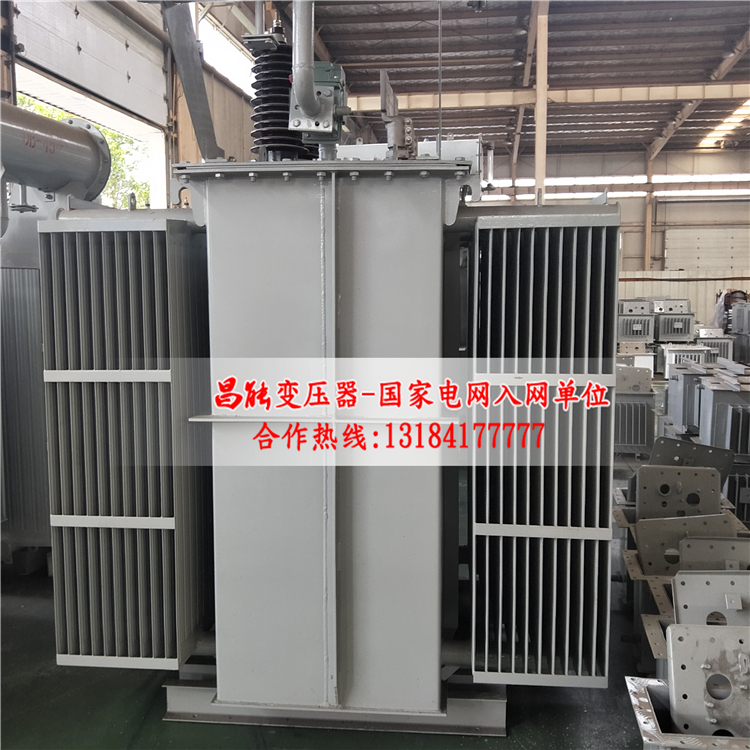

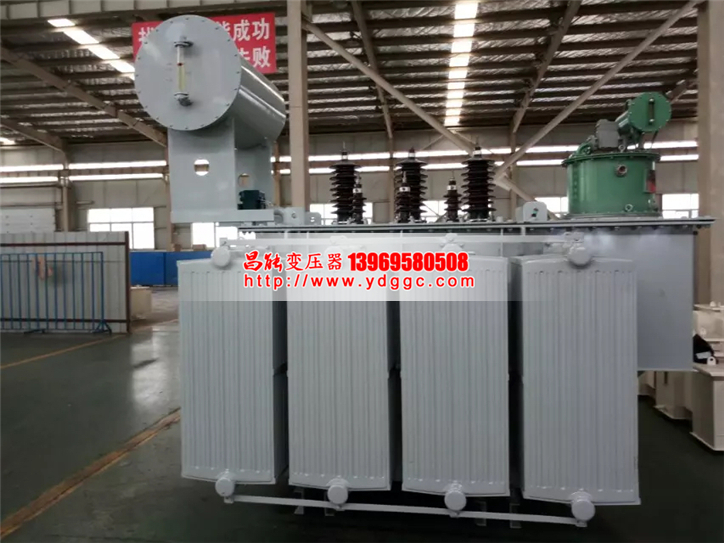

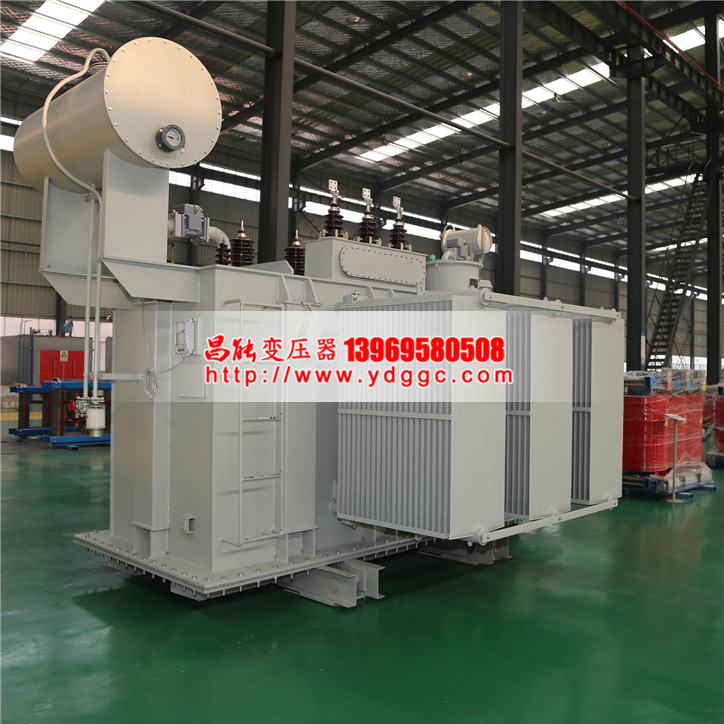

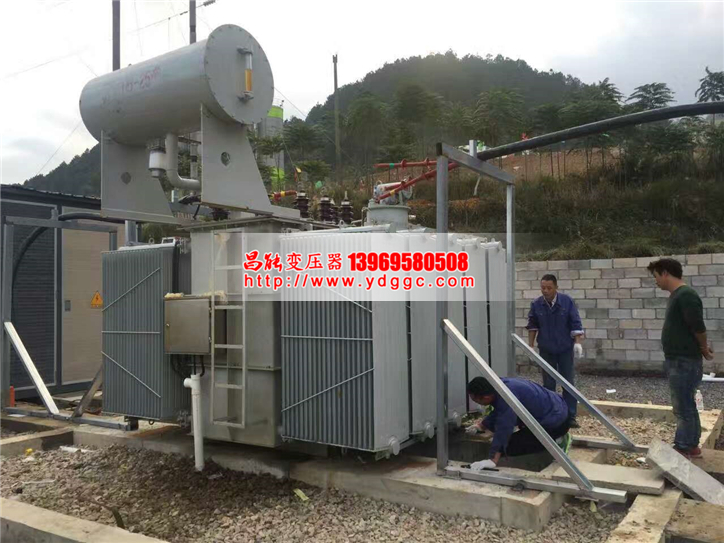

目前，35千伏電力變壓器一般選用S11型疊鐵芯電力變壓器。采用全充油密封型、無儲油柜、波紋片式箱體結構，變壓器由于溫度和負載的變化引起油溫和體積的變化，完全由波紋油箱予以調節，其空載損耗比S9降低25%，耐雷電沖擊抗短路能力強，節能效果明顯，并降低了變壓器的外型尺寸。35千伏電力變壓器采用高導磁取向硅鋼片生產，片厚為0.27-0.30mm，單位鐵損為1w/kg，而新S9型為普通硅鋼片，片厚為0.30-0.35mm，單位鐵損為1.20-1.55w/kg。

　　我公司生產的35千伏電力變壓器全部使用上海寶鋼生產的30P系高導磁取向硅鋼，采用了箔繞線圈和新的絕緣材料和工藝，產品耐高溫、抗沖擊、全密封結構設計保證了變壓器油質量的穩定，延長了維護周期，同時，由波紋片式散熱器組成的整體油箱采用磷化和多層防銹噴涂工藝生產，具有良好的耐候性能。

　　35千伏電力變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性。原副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是該兩線圈之間就存在電容C(即容性35千伏電力變壓器)。然后可根據需要采取以下兩種接線方式任意組合:

　　1.具有電壓變換功能(如：△/Yo或Yo/ △接法)

　　2.有濾波抗干擾功能(如：可以去除三次諧波干擾功能。可以去除奇數次諧波干擾.)

　　3. 能有效地抑制從電源線引入的騷擾諧波和雷擊電磁脈沖對本系統產生干擾;

　　4.能有效地抑制由本系統電子設備發出的騷擾諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾;

　　5. 能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯;

　　6. 能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀。

　　7. 35千伏電力變壓器在交流電源輸入端的特點:

　　a、若電網三次諧波和干擾信號比較嚴重，采用35千伏電力變壓器，可以去掉三次諧波和減少干擾信號。

　　b、采用35千伏電力變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。

　　c、非線性負載引起的電流波形畸變(如三次諧波)可被隔離而不污染電網。

　　35千伏電力變壓器在交流電源輸出端的特點：

　　a、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。

　　b、在35千伏電力變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。

　　c、若負載不平衡，也不影響穩壓電源的正常工作。

　　35千伏電力變壓器的材料說明：

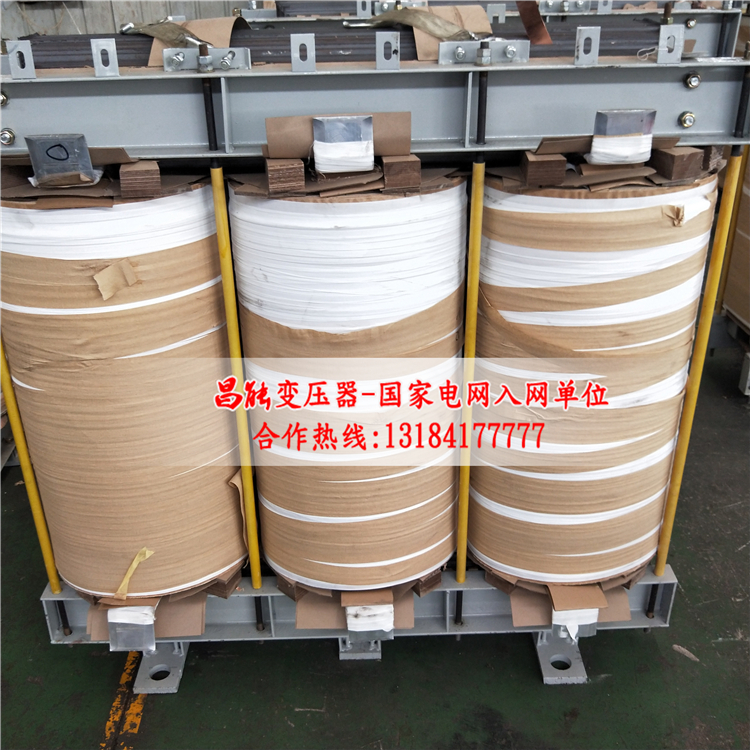

　　 ①鐵芯

　　采用全新高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使紅偉變壓器性能設計達到比較高的水平。

　　②線材

　　采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級(155℃)、H級(180℃)、HC級(200℃)、C級(220℃)。(常規耐溫等級為H級180℃，HC, C 級別需要特殊說明)。

　　③絕緣材料

　　采用耐高溫絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

　　④接線端子排

　　小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用銅排。

　　⑤鐵腳

　　主要采用數控折彎冷扎板，有鍍五彩(金黃)，藍鋅(銀白)、白鋅(象牙白)、表面陽極處理(黑色)等環保電鍍可供選擇。
